液壓頂管機的應用范圍是十分廣泛的，它是種地下管道的施工工具，主要用于地下管道的施工，隧道施工等等，今天，博通液壓來為您講解的就是液壓頂管機，想要了解液壓頂管機如何施工，先來了解下它的結構吧！

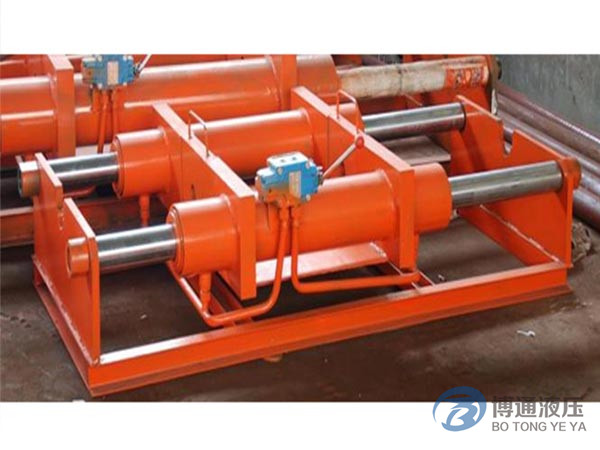

  、液壓頂管機結構

  
  液壓頂管機組主要結構由四大部分組成，主體部分：主要由兩個雙作用液壓油缸組成。液壓泵站：分別配有柴油機泵站和電動機泵站。支撐板：作用是固定機器和支撐坑壁。頂桿與拉頭：作用是頂進和回拖擴孔。

  二、液壓頂管機施工方案

  
  液壓頂管機施工般是先在工作坑內設置支座和安裝液壓千斤頂，借助主頂油缸及管道間中繼間等的推力，把工具管或掘進機從工作坑內穿過土層直推到接收坑內吊起，同時，緊隨工管或掘進機后面，將預制的管段頂入地層。可見，這是種邊頂進，邊開挖地層，邊將管段接長的管道管敷設方式。
  
  施工時，先制作頂管工作井及接收井，作為段頂管的起點和終點，工作并中有面或兩面井壁設有預留孔，作為頂管出口，其對面井壁是承壓壁，承壓壁前側安裝有頂管的千斤頂和承壓墊板(即鋼后靠)，千斤頂將工具管頂出工作井預留孔，然后在工具管為先導，逐節將預制管節按設計軸線頂入土層中，直至工具管后節管節進入接收井預留孔，管道建設的部分就完成了。對于長距離頂管，可在管道中間設置到幾個中繼間作為接力頂進，并在管道外周壓注潤滑泥漿。頂管施工可用于直線管道，也可用于曲線的管道。
  
  頂管機輔設管道的原理及步驟,通常分工作管或導管的鋪設進行,先是沿所需的軌跡鉆導向孔,然后回擴鉆孔以加大孔徑適應工作管的要求,在二步即回拖過程中,工作管通過旋轉接頭與擴孔器連接,并隨著鉆桿的回拖拉入擴大了的鉆孔中。
  
  探測器或探頭可以安裝在鉆頭內,也可安裝在緊靠鉆頭的地方,探頭發出信號,被地面接收器接收或跟蹤,從而可以監測鉆孔的方位、深度和其它參數,在那些從地表不能穩定跟蹤鉆孔軌跡的地方,或因鉆孔深度太大,用無線電頻率方法難以確保定位精度的地方,也可采用有纜式導向系統,其纜線通過鉆桿連接。
  
  大多數頂管機采用鉆進液輔助碎巖鉆頭鉆壓從鉆桿尾部施加,鉆頭通常都帶有個斜面,所以鉆頭連續回轉時則鉆出個直孔,而保持鉆頭朝某個方向不回轉加壓時,則使鉆孔發生偏斜。膨潤土水的混合物是常用的鉆進液或"泥漿",它能使攜帶的巖屑處于懸浮狀態,并能通過循環系統過濾,導向孔施工完成后,觸變泥漿可保持孔壁的穩定,以便于回擴,工作管或導管般為聚乙烯管或鋼管,在擴孔的同時跟在擴孔器后起撿入。
  
  在大型頂管機中,多數工作是通過鉆桿回轉完成的,設備的扭矩與軸向給進力和回拖力樣重要,對小型設備,通常是先鉆個導向孔,然后再將孔徑擴大至所需的尺寸,同時將管道隨擴孔器拉入。
  

  三、液壓頂管機工程的安施工措施

  
  1、施工時注意看下管徑是否小于、等于800mm，若小于、等于800mm 不得采用人工方法掘進。
  
  2、施工前應檢查是否用敞開式掘進頂管，如果發現土層中有水，要及時采取降水等控制措施。
  
  3、人工挖土時，如果看到土質是砂、砂礫石，頂管機應采用工具管或注漿加固土層的措施。
  
  4、頂管在施工時，如果發現滲漏、遺灑的液壓油和清洗廢液等、要立即清理，保持環境清潔。
  
  5、檢查是否用密閉式掘進頂管，管口與掘進機、中繼間的連接和管道間的接口必須要保持嚴密，不漏水。
  
  6、施工前，頂管機要根據頂進方法、管徑、大頂力等對后背結構、頂進設備、中繼間等進行施工設計，確定安技術措施，并制定監控量測方案。
  
  以上就是博通液壓的小編為您介紹的液壓頂管機如何施工，我們在施工的時候，定要有安措施，在保證安的前提下，才能保證工程質量，工程進度。博通生產的液壓頂管機質量好，安性能高，售后服務好，歡迎您前來參觀考察！
